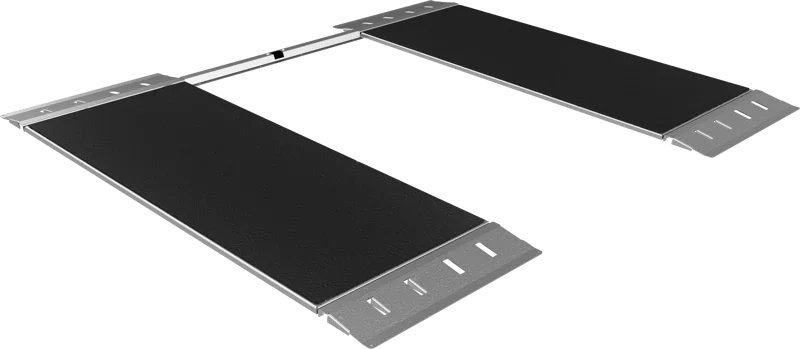

Cartesy PBT-1024 PRIMO NG

Digitaler Plattenbremsprüfstand für die Bremswirkungsprüfung bei der HU nach § 29 StVZO

Mit nur 25 mm Bauhöhe ist der Cartesy PBT-1024 PRIMO NG der ideale Bremsprüfstand für PKW jeglicher Bauart – auch tiefergelegte Sport- und Tuningfahrzeuge lassen sich problemlos prüfen. Ebenso prüfbar sind Transporter, Wohnmobile, Caravans und Anhänger. Die Überflurmontage kommt ohne Fundamentarbeiten aus, und da der Prüfstand quer überfahrbar ist, kann er sogar in Ein- und Ausfahrtbereichen montiert werden.

Herzstück ist ein digitaler, manipulationssicherer Datenbus, der die Bremskraftsensoren mit der hellen, 12-stelligen Digitalanzeige verbindet. Angezeigt werden Bremskräfte, Bremskraftdifferenz und die per Radar live gemessene Prüfgeschwindigkeit. Alle Messwerte stehen an der ASA-Livestream-Schnittstelle gemäß BPS-Richtlinie 2021 bereit.

Hauptmerkmale:

• Digitale Bremskraftsensoren (10 kN) mit manipulationssicherem Datenbus
• Nur 25 mm Bauhöhe – auch für tiefergelegte Fahrzeuge
• Patentierte Radareinheit für kontaktlose Live-Geschwindigkeitsmessung
• Patentierte, verschleißresistente High-Grip-Oberflächenbeschichtung für straßenähnliches Bremsverhalten
• Wartungsfreie, vollverzinkte Mechanik mit wartungsfreien Rollenlagern
• Quer überfahrbar, Überflurmontage ohne Fundamentarbeiten
• Schutzart IP64 – auch für die Montage im Außenbereich geeignet
• Für Allradfahrzeuge und Anhängerprüfung geeignet, elektrische Feststellbremse prüfbar
• ASA-Livestream-Schnittstelle V1.2 (in der Anzeige integriert)
• Zugelassen nach BPS-Richtlinie 2021 (Zulassungs-Nr. 2023-10-DEK231031)
• ISO 17025 DAkkS-Kalibrierung

Technische Daten:

• Prüflast: 3,5 t
• Überfahrlast: 4,0 t
• Messbereich: 10 kN je Bremsplatte
• Abmessungen (B × L × H): 2.070 × 1.880 × 25 mm (inkl. Auf-/Abfahrrampen)
• Länge Prüffläche: 1.500 mm
• Innenabstand der Bremsplatten: 850 mm
• Anzeige: 12-stellige LED-Digitalanzeige mit VESA-Aufnahme
• Geschwindigkeitsmessung: Radar, kontaktlos

Lieferumfang:

• 2 × Bremsplatte mit digitalem 10-kN-Kraftsensor
• 4 × Auf-/Abfahrrampe
• 1 × Digitale Radareinheit
• 1 × Digitalanzeige mit Netzteil und Wandhalterung
• 1 × ASA-Livestream V1.2 Schnittstelle (integriert in Anzeige)
• 2 × Kabelschutzblech
• 1 × Verbindungskabel 15 m (25 m optional)
• Montagematerial und Produktdokumentation

Optional mit Spurverbreiterung 1.000 mm oder 1.400 mm. Weitere Informationen und individuelle Konfigurationen auf Anfrage.
